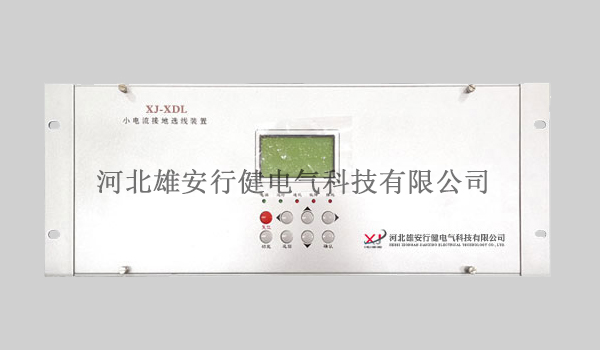

小電流接地選線裝置適用于3KV-66KV中性點不接地或中性點經消弧線圈接地系統的單相接地選線，用于變電站、發電廠、水電站及化工、冶金等廠礦企業饋線較多的供電系統，能夠指示出發生單相接地時的故障線路，便于現場運行值班人員及時準確地處理。
在接地故障發生時，非故障相電壓升高，危害電網絕緣，正常情況下，非故障相電壓升高1.732倍，接地點間歇拉電弧，線路電容反復充放電，電壓升高可達3.5倍，由這種故障引起的相電壓升高對系統的絕緣性能構成很大的威脅，且接地電弧長期存在，可能燒壞接地點絕緣，造成相間短路故障。為保證小電流接地選線在接地故障發生時能夠正確的告警及動作，因此在投運之前，需要對該裝置全方位的進行測試。而在保證小電流接地選線裝置正常工作的情況下，必須做系統模擬接地調試。
模擬接地調試方法：接線時須注意保持零序電壓、電流的同名端一致性。
- 零序電壓：調壓器或標準源輸出作為裝置零序電壓輸入，電壓值大于裝置零序電壓設置的啟動值。
- 零序電流：用升流器在電流互感器一側加入電流。
- 相位關系：零序電壓應超前零序電流一定角度。
- 選線方法：采用比幅比相。
