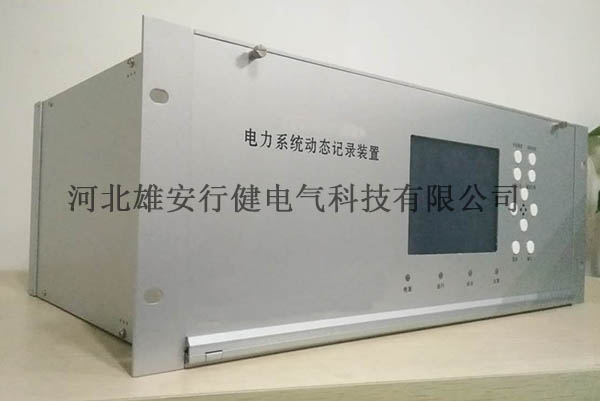

故障錄波裝置檢測到有突變量判據或開關量判據滿足啟動條件，自動進入錄波狀態。錄波結束后后臺自動生成記錄文件，記錄文件記錄著錄波開始時間變化過程以及結束時間。

       故障錄波器記錄文件有三種查看方式，分別是：按觸發時間記錄發生的先后時間順序查詢；按觸發記錄發生的時間段檢索；按故障類型檢索。

       1.按故障錄波觸發記錄發生的先后時間順序查詢

       錄波記錄文件在記錄列表中按觸發記錄發生的先后時間順序按升序排列，最近記錄的錄波文件排在后面。暫態錄波文件的名稱格式為：裝置名_邏輯設備名_故障序號_記錄啟動時間_錄波性質。

       2.按觸發記錄發生的時間段檢索

       按照日期進行錄波文件檢索，需要選擇檢索開始日期和結束日期。

       3.按故障類型檢索

       此方式目前只支持按故障跳閘類型進行檢索。

       故障錄波器查看錄波記錄文件的方式目前有這三種，操作人員根據現場情況可以選擇更加方便快捷的查看方式。
