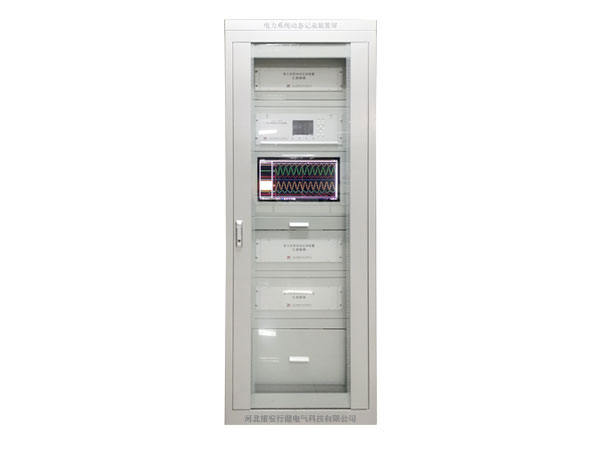

故障錄波器用來記錄電力系統中電氣量和非電氣量以及開關量的自動記錄裝置，通過記錄和監視系統中模擬量和開關量對系統中發生的故障和異常等事件生成故障波形儲存并發送至遠方主站，通過分析軟件的處理對波形進行分析和計算，從而對故障性質故障發生點的距離、故障的嚴重程度進行準確的判斷。

       分析兩相短路故障錄波圖要點：

       1.兩相電流增大，兩相電壓降低，沒有零序電流、零序電壓。

       2.電流增大、電壓降低為相同兩個相別。

       3.兩個故障相電流基本反向。

       4.故障相見電壓超前故障相間電流約80度左右。若兩相短路故障出現不符合上述條件情況，那么，需要仔細分析，查找二次回路是否存在問題。比如說有一條線路正常運行時負荷電流基本沒有，發生故障后保護拒動。
