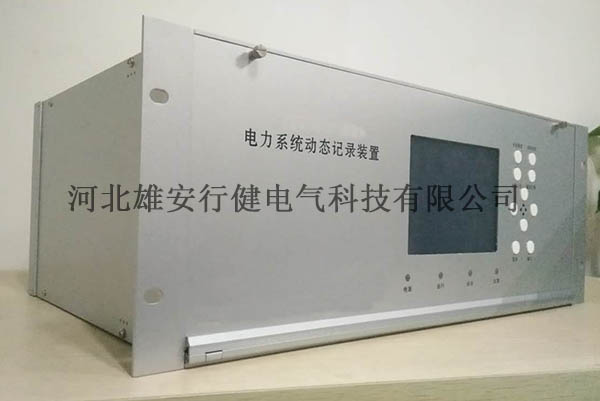

故障錄波裝置上電運行后,分析管理單元將設置系統運行方式,整定數據采集單元啟動參數和通信參數。在對數據采集單元設置參數時,數據采集單元將推出錄波啟動判斷程序。知道參數設置完畢,數據采集單元才恢復錄波啟動判斷程序,并按照新設置的定值進行采樣和啟動錄波判斷。
錄波結束后,分析管理單元首先將緩沖區中的數據進行整理,保存并生成硬盤數據文件和配置文件。隨后進行在線故障分析,按照設置的系統參數對錄波數據進行選相、選線、測距、相量圖分析、諧波分析、功率分析,并可對分析結果打印輸出。以及完成錄波數據遠傳及遠方維護等等功能。
故障錄波器的基本作用有很多,可以正確分析事故原因并研究對策,同時可以正確清楚地了解系統的運行情況,及時處理故障;根據所錄取的波形圖,可以正確評價繼電保護和自動裝置工作的正確性,及時發現繼電保護和自動裝置缺陷有利于進一步改進和完善這些裝備;根據裝置記錄的數據或者波形,可以較正確的計算出故障地點范圍,便于尋找故障點,使巡線范圍大大縮減,對及時恢復供電具有重要作用。故障錄波器還可以實測系統參數分析研究電力系統振蕩規律,借助錄波器,可以實測系統參數以及監視系統的運行狀態。
