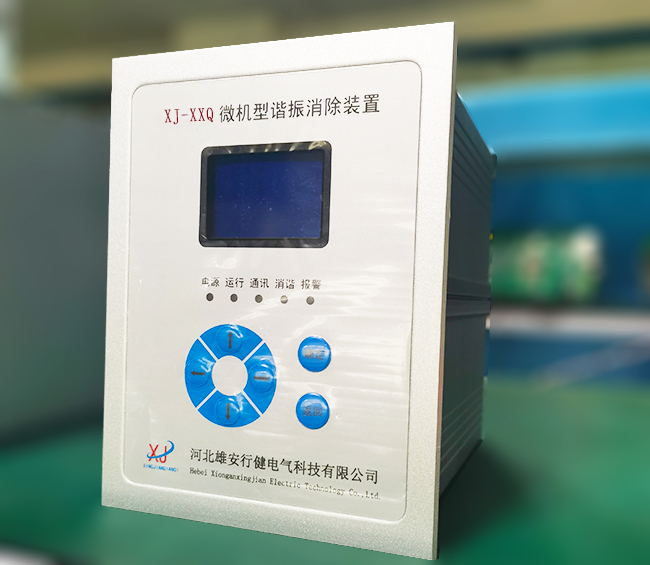

微機消諧裝置安裝在電壓互感器開口三角處，微機消諧裝置可以區分接地、過電壓及諧振情況。

       當電力系統發生接地故障時，系統相電壓升高，加在電壓互感器線圈兩端的電壓升高，鐵芯出現磁飽和現象，感抗發生變化，電壓互感器的感抗和線路的對地容抗匹配時就會產生鐵磁諧振，造成系統過電壓和電壓互感器中的過電流。激發此現象的條件有很多種，例如投入和斷開空載母線，帶負載突然合閘、單相接地突然消失、外界對系統的干擾以及設備運行產生的諧波污染等，都有可能激發鐵磁諧振。電網通常采用的措施是安裝智能微機消諧裝置。

       根據微機消諧裝置的作用主要消諧頻率有17HZ、25HZ、50HZ、150HZ，在直流或者交流電情況下，各種情況都適用。故障輸出信號都是無源接點。正常工作情況下，PT開口三角處零序電壓小于30V，裝置內的大功率消諧元件處于阻斷狀態，對系統運行不產生影響。當PT開口三角電壓大于30V時，系統出現故障，微機消諧開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然后對檢測到的數據進行分析、計算得出故障類型。
