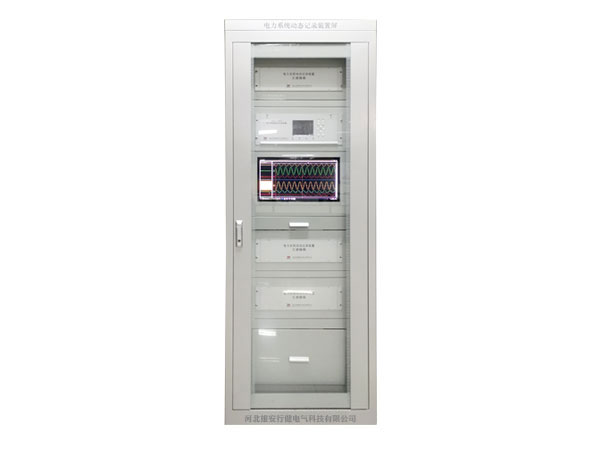

故障錄波裝置是常年投入運行，時刻監視電力系統運行狀況的一種自動記錄裝置。系統正常運行時，故障錄波裝置不錄波。當系統發生事故或者震蕩時，通過外部啟動裝置和內部判斷迅速啟動故障錄波器進行錄波，直接記錄下來反應錄波裝置安裝處的系統故障模擬量數據和直接改變系統狀態的繼電保護跳閘命令、安全自動裝置的操作命令和縱聯保護的通道信號。所記錄的模擬量為電流互感器和電壓互感器的二次側值，這些故障數據是分析系統事故的可靠依據。

       各種故障情況下的波形特征：

       單相接地故障，故障相電流和零序電流大小相等且同相位，故障相電壓有一定程度減小，同時有零序電壓出現。

       兩相之間故障，兩個故障相的電流大小相等，方向相反，沒有零序電流。

       兩相接地故障，兩個故障相的電流突變增大，但兩個電流之間的相位有角度差，變化范圍隨時電阻的不同在60°～180°之間變化，但有零序電流出現。

       三相接地故障或者不接地故障，三相電流同步增大，沒有零序電流和零序電壓。
