根據數據統計，我國電力系統中開關柜每年就有200多臺被燒毀。究其原因大多是因?yàn)闆]有裝置專門的母線保護——電弧光保護裝置，未能快速切除故障造成的。該問題已經引起了電力部門的高度重視。
廣西省桂林市某電廠是重要樞紐位置，因此必須采取措施來保證電廠的安全運行，需要安裝電弧光保護裝置。
根據弧光保護檢測電流和電弧光這一原理，可采取的弧光保護技術方案有兩種：
- 采用弧光檢測單判據原理。本方案沒有選用過流檢測，保護系統的靈敏性、速動性、選擇性、安全性、可依賴性等都無大變化。但是弧光探測靈敏度設置到較低，雖然減少了干擾光源對保護系統的影響，但由于沒有過流判據，仍然無法全面的防止由于偶然光強，如：閃電、照明電器等強光反射，照射到弧光傳感器與光帶引起的誤跳閘動作。
- 采用弧光檢測和過電流監測雙重盤踞原理。本方案增加了保護系統的安全可靠性，增加的過流檢測還能夠提供可靠的預警功能，有利于整流供電的安全穩定運行，大大減少裝置誤動的可靠性。
方案1系統配置簡單，成本低，但是保護不夠可靠，容易受外界干擾光源引起誤跳閘。方案2系統保護穩定可靠，設備配置接線清晰。所以采取方案2作為本工程的電弧光保護方案。

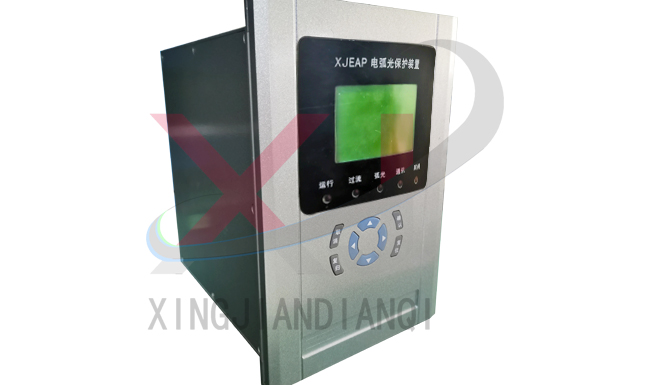

行健電氣所生產的XJEAP電弧光保護裝置通過檢測短路電流和來自弧光傳感器的動作信息，并對收集的數據進行處理、判斷，發出跳閘信號以切除故障。電弧光保護系統弧光單判據與弧光電流雙判據可以選擇。另外，主控單元根據輔助單元傳送來的弧光傳感器的動作信息，提供弧光故障點的定位信息。
